Som leverantör av pumpomvandrar har jag bevittnat första hand den transformativa påverkan som dessa enheter har på pumpsystem. En av de mest kritiska aspekterna som kunder ofta frågar om är förhållandet mellan en pumpomvandlare och pumpflödeshastighet. Att förstå detta förhållande är viktigt för att optimera pumpens prestanda, minska energiförbrukningen och säkerställa en effektiv drift av olika applikationer.
Hur pumpomvandrar fungerar
Innan du går in i förhållandet mellan pumpomvandrar och flödeshastighet är det viktigt att förstå hur pumpomvandrar fungerar. En pumpomvandlare, även känd som en variabel frekvensdrivning (VFD), är en elektronisk anordning som styr hastigheten på en elmotor som kör en pump. Genom att justera frekvensen och spänningen som levereras till motorn kan växelriktaren variera motorns hastighet, vilket i sin tur påverkar pumpens prestanda.
Den grundläggande principen bakom en pumpomvandlare är att konvertera den inkommande växelströmmen till DC -effekt och sedan tillbaka till växelström vid en variabel frekvens och spänning. Detta gör det möjligt för växelriktaren att exakt kontrollera motorns hastighet, vilket gör att den kan fungera i olika hastigheter beroende på systemets krav.
Förhållandet mellan pumpomformare och flödeshastighet
Flödeshastigheten för en pump avser vätskevolymen som pumpen kan leverera per tidsenhet. Det mäts vanligtvis i gallon per minut (GPM) eller liter per minut (LPM). Förhållandet mellan en pumpomvandlare och flödeshastighet är direkt proportionell mot pumpmotorns hastighet. När motorens hastighet ökar ökar också pumpen flödeshastigheten och vice versa.
Detta förhållande kan förklaras av affinitetslagarna, som beskriver förhållandet mellan hastighet, flödeshastighet, huvud och kraftförbrukning för en centrifugalpump. Enligt affinitetslagarna är pumpens flödeshastighet direkt proportionell mot pumpmotorns hastighet. Matematiskt kan detta förhållande uttryckas som:
Q1/Q2 = N1/N2
Där:
- Q1 och Q2 är flödeshastigheterna vid hastigheter N1 respektive N2.
- N1 och N2 är pumpmotorns hastigheter.
Denna ekvation visar att om pumpmotorns hastighet fördubblas kommer pumpens flödeshastighet också att fördubblas. Omvänt, om motorns hastighet halveras, kommer flödeshastigheten också att halveras.
Fördelar med att kontrollera flödeshastigheten med en pumpomvandlare
Att styra flödeshastigheten för en pump med hjälp av en pumpomvandlare erbjuder flera fördelar, inklusive:
Energibesparing
En av de främsta fördelarna med att använda en pumpomvandlare för att kontrollera flödeshastigheten är energibesparingar. Genom att justera pumpmotorns hastighet för att matcha systemets krav kan växelriktaren minska pumpens energiförbrukning. Detta beror på att kraftförbrukningen för en centrifugalpump är proportionell mot kuben med hastigheten. Därför kan till och med en liten minskning av hastigheten resultera i betydande energibesparingar.
Till exempel, om hastigheten på en pump reduceras med 20%kommer strömförbrukningen att minskas med cirka 50%. Detta kan leda till betydande kostnadsbesparingar över tid, särskilt för storskaliga pumpapplikationer.
Förbättrad systemeffektivitet
Förutom energibesparingar kan kontroll av flödeshastigheten med en pumpomvandlare också förbättra pumpsystemets totala effektivitet. Genom att använda pumpen med optimal hastighet kan växelriktaren se till att pumpen levererar den nödvändiga flödeshastigheten med minimal energiförbrukning. Detta kan hjälpa till att minska slitage på pumpkomponenterna, förlänga pumpens livslängd och förbättra systemets tillförlitlighet.
Exakt flödeskontroll
En annan fördel med att använda en pumpomvandlare är förmågan att uppnå exakt flödeskontroll. Till skillnad från traditionella fasta hastighetspumpar, som fungerar med konstant hastighet, kan en pumpomvandlare justera pumpmotorns hastighet i realtid för att upprätthålla en konstant flödeshastighet. Detta är särskilt användbart i applikationer där en exakt flödeshastighet krävs, till exempel i vattenreningsverk, industriella processer och VVS -system.
Minskade underhållskrav
Genom att använda pumpen med en lägre hastighet kan en pumpomvandlare också minska pumpens underhållskrav. Detta beror på att den lägre hastigheten minskar spänningen på pumpkomponenterna, såsom lager, tätningar och impeller. Som ett resultat är pumpen mindre benägna att uppleva mekaniska fel, vilket kan leda till kostsam driftstopp och reparationer.
Tillämpningar av pumpomvandrar för flödeshastighetskontroll
Pumpinverterare används i ett brett utbud av applikationer där exakt flödeskontroll och energibesparingar krävs. Vissa vanliga applikationer inkluderar:
Vattenförsörjning och distribution
I vattenförsörjnings- och distributionssystem används pumpomvandrar för att kontrollera flödeshastigheten för vattenpumpar för att säkerställa en konstant vattenförsörjning vid önskat tryck. Genom att justera hastigheten på pumparna baserat på efterfrågan kan inverterarna minska energiförbrukningen och förbättra systemets effektivitet.
Industriprocesser
I industriella processer används pumpomvandrar för att kontrollera flödeshastigheten för olika vätskor, såsom kemikalier, lösningsmedel och uppslamningar. Genom att upprätthålla en exakt flödeshastighet kan växelriktarna säkerställa kvaliteten och konsistensen på produkterna som produceras.
HVAC -system
I HVAC -system används pumpomvandrar för att kontrollera flödeshastigheten för kylt vatten och varmvattenpumpar. Genom att justera hastigheten på pumparna baserat på kylning eller uppvärmning efterfrågan kan växelriktarna minska energiförbrukningen och förbättra passagerarnas komfort.
Simbassänger

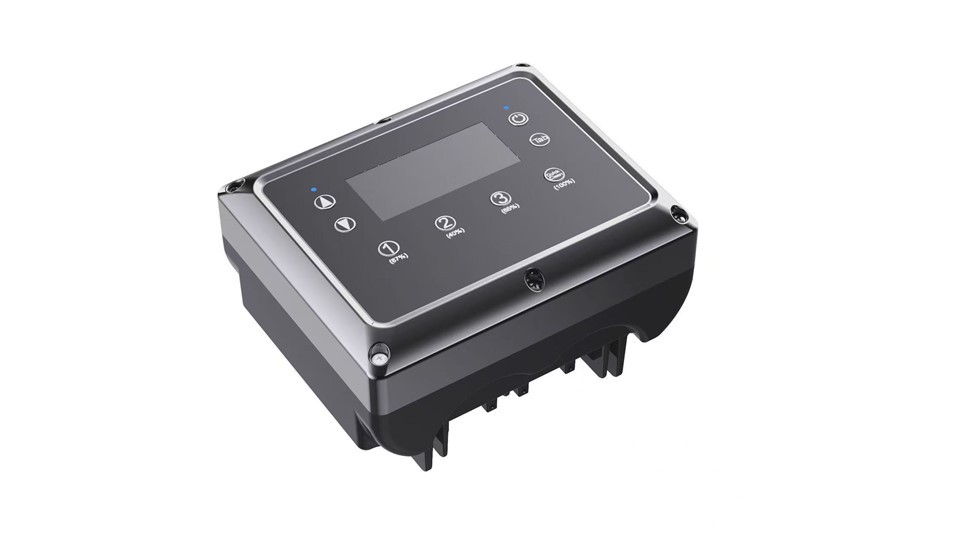

I poolapplikationer,Simningspumpomvandlareanvänds för att kontrollera flödeshastigheten för poolpumpar. Genom att justera hastigheten på pumparna baserat på poolens storlek och den önskade filtreringshastigheten kan växelriktarna minska energiförbrukningen och förlänga livslängden för poolutrustningen.
Slutsats
Sammanfattningsvis är förhållandet mellan en pumpomvandlare och pumpflödeshastighet en avgörande aspekt av pumpsystemdesign och drift. Genom att förstå detta förhållande och använda en pumpomvandlare för att kontrollera flödeshastigheten kan du uppnå betydande energibesparingar, förbättra systemeffektiviteten och säkerställa exakt flödeskontroll.

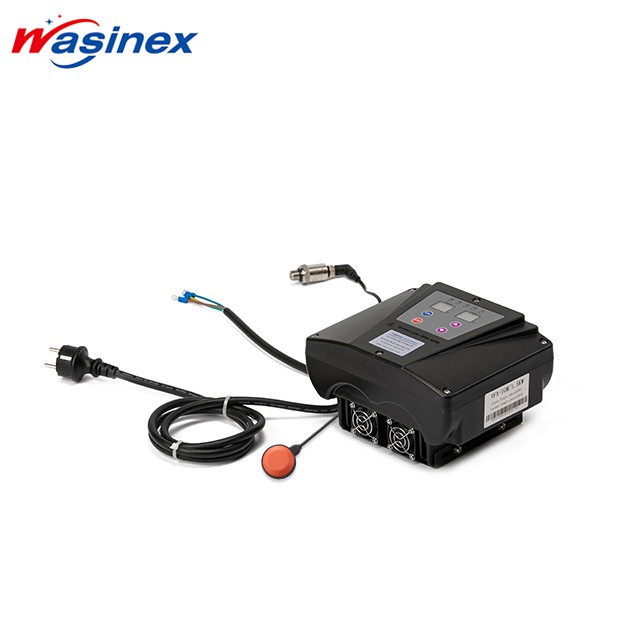

Om du är intresserad av att lära dig mer om vårInverterare med float switchellerPumpomvandlare med flottörbrytareProdukter, eller om du har några frågor om hur pumpinverterare kan gynna din ansökan, tveka inte att kontakta oss. Vårt team av experter är tillgängligt för att ge dig personlig rådgivning och stöd för att hjälpa dig hitta rätt lösning för dina behov.
Referenser
- Hydraulic Institute. (2012). Riktlinjer för pumpapplikation: Pumpning av variabel hastighet.
- ANSI/HI 9.6.7-2013, Rotodynamiska pumpar-Riktlinje för att bestämma energieffektivitet.
- IEEE Standard 112-2004, Standardtestförfarande för induktionsmotorer och generatorer för polyfas.
